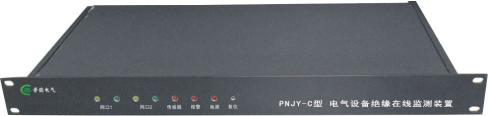

產品概述
本系統采用高精度電流傳感器對各電容性設備的泄漏電流取樣，通過監測系統頻率跟蹤及時鐘同步實現取樣信號現場采集，并經數字信號處理和分析，消除干擾及頻率波動影響。
主要特點
1、 采用分布式測量結構，即就地測量、數字傳輸
2、 測量精度高，運行穩定，抗干擾性強
3、 使用“同步測量、相對比較、趨勢判斷”
4、 采用有源零磁通的穿芯式電流傳感器
5、 采用先進的現場總線結構
6、 可在設備不停電的情況下帶電接末屏
主要功能配置
★ 傳感器模塊：實現監測對象介質損耗信號的獲取。
★ 就地模塊： 對傳感器輸出進行采集、放大、轉換和處理。
★ 通訊模塊： 實現數據與后臺軟件的通訊。
主要技術參數
設備名稱 | 監測參數 | 測量范圍 | 測量精度 |
母線PT（SJD-U） | 母線電壓 | 35kV～1000kV | ±0.5% |
諧波電壓 | 3、5、7、9次 | ±2% | |
系統頻率 | 45Hz～65Hz | ±0.01Hz | |
電容型設備（ SJD-C） | 末屏電流 | 1mA～1000mA | ±1% |
介質損耗 | -50%～50% | ±0.1% | |
等值電容 | 30pF～0.3μF | ±0.5% | |
MOA避雷器（SJD-M） | 泄漏電流 | 10μA～100mA | ±0.5% |
阻性電流 | 10μA～100mA | ±0.5% | |
容性電流 | 10μA～100mA | ±0.5% | |
電力變壓器（SJD-I） | 鐵芯接地電流 | 5μA～5A | ±2% |
環境單元（SJD-E） | 環境溫度 | -40℃～80℃ | ±0.5% |
環境濕度 | 0～100%RH | ±2% |
